AGRAR
Die Agrarindustrie vereint so unterschiedliche Anforderungen an Technik, Verfügbarkeit und Prozesssicherheit wie sonst kaum eine Branche. In Getreidemühlen und -silos sorgt RE4ONE dafür, dass Materialflüsse, Lagerung und Verarbeitung sicher gesteuert und einfach überwacht werden können. Bei mobilen Hühnerställen übernimmt die Automatisierung zentrale Aufgaben rund um Klima, Fütterung und Versorgung und unterstützt damit das Tierwohl.
Referenz: Ein Agrarstandort wächst

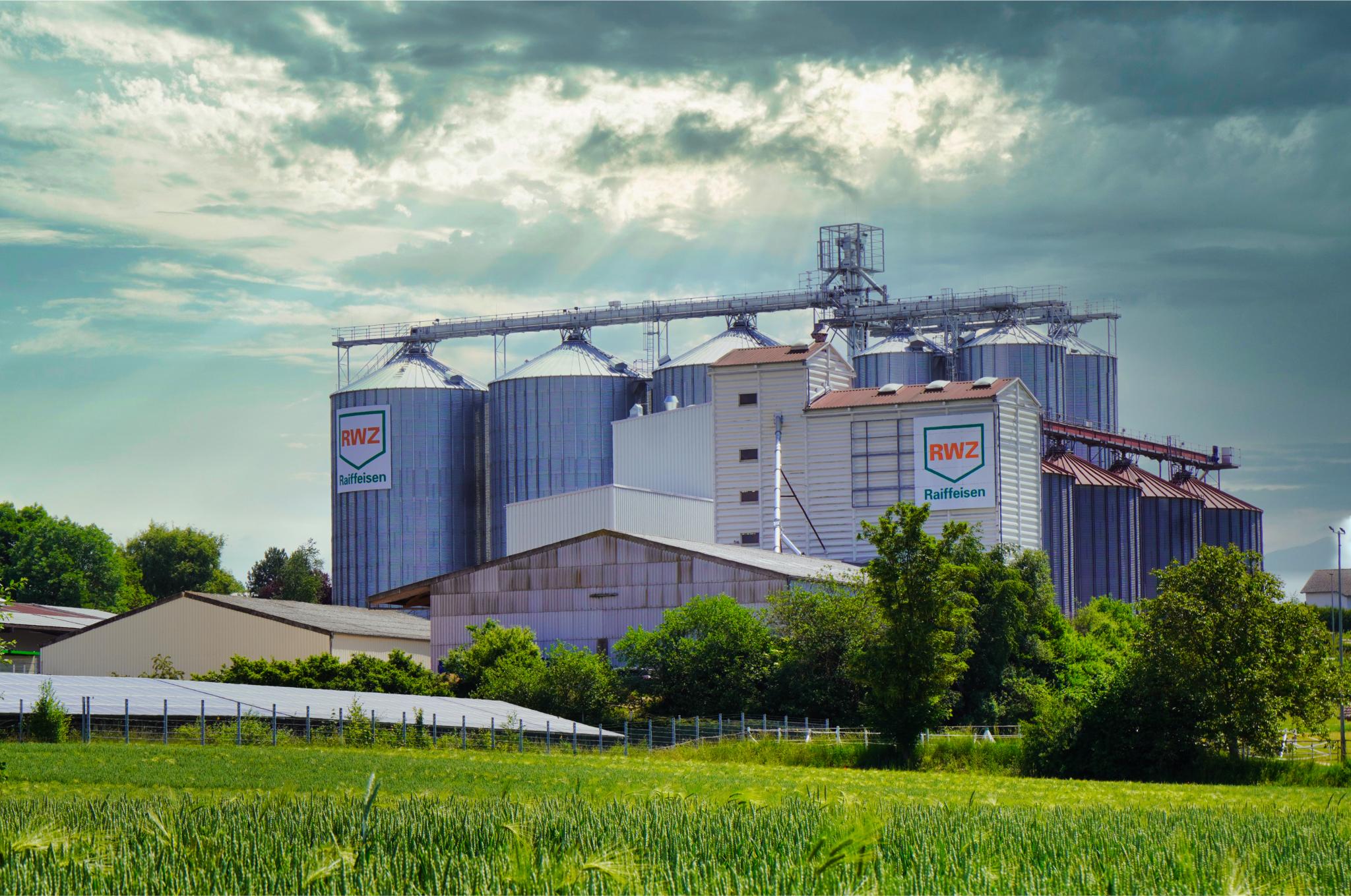

Am Standort Miehlen sah sich das RWZ-Agrarzentrum mit gleich zwei Aufgaben konfrontiert: Die vorhandene Getreidesiloanlage sollte technisch erneuert und zugleich deutlich erweitert werden. Wir haben sieben neue Silos in die bestehende Struktur integriert und Annahme, Reinigung und Verladung in einer gemeinsame Steuerungsarchitektur zusammengeführt. Dafür wurden Steuerungs- und Elektrotechnik von Grund auf neu aufgebaut. Das Ergebnis ist eine Anlage, deren bestehende und neue Teile wie ein geschlossenes System arbeiten.
Die Aufgabe
Neubau und Bestandsanlage in einer Struktur
Die Herausforderung lag nicht allein im Zubau, sondern in der Verbindung zweier technischer Generationen. Neben 14 vorhandenen Silos mussten eine Reinigungsanlage, zwei Lkw-Annahmen und zwei Lkw-Verladestellen zuverlässig in den künftigen Gesamtprozess eingebunden werden.
Gleichzeitig sollte die neue Architektur mehr leisten als eine reine Zusammenführung. Gefordert waren hohe Betriebssicherheit, schnelle Diagnosemöglichkeiten und genügend Spielraum für spätere Erweiterungen. Wir mussten daher den Bestand präzise erfassen, beide Systeme integrieren und eine Struktur entwickeln, die in Zukunft weiterwachsen kann.
Die Idee
Ein System statt vieler Einzellösungen
Wir entwickelten eine vollständig neue Steuerungs- und Automatisierungslösung für den gesamten Standort. Kern war eine fehlersichere Siemens-S7-1500F-Steuerung, die rund 100 Antriebe sowie alte und neue Anlagenbereiche in einer gemeinsamen Logik verbindet.
Die Kommunikationssysteme PROFINET und AS-i sowie die Sicherheitsprotokolle PROFIsafe und AS-i Safety übernehmen dabei unterschiedliche Kommunikations- und Sicherheitsaufgaben. Ein WinCC-SCADA visualisiert sämtliche Prozesswege, während ein Kamerasystem automatisierte Lkw-Erkennung an Annahme und Verladung ermöglicht.
Die Umsetzung
Elektrotechnik, Steuerung und Visualisierung aus einer Hand

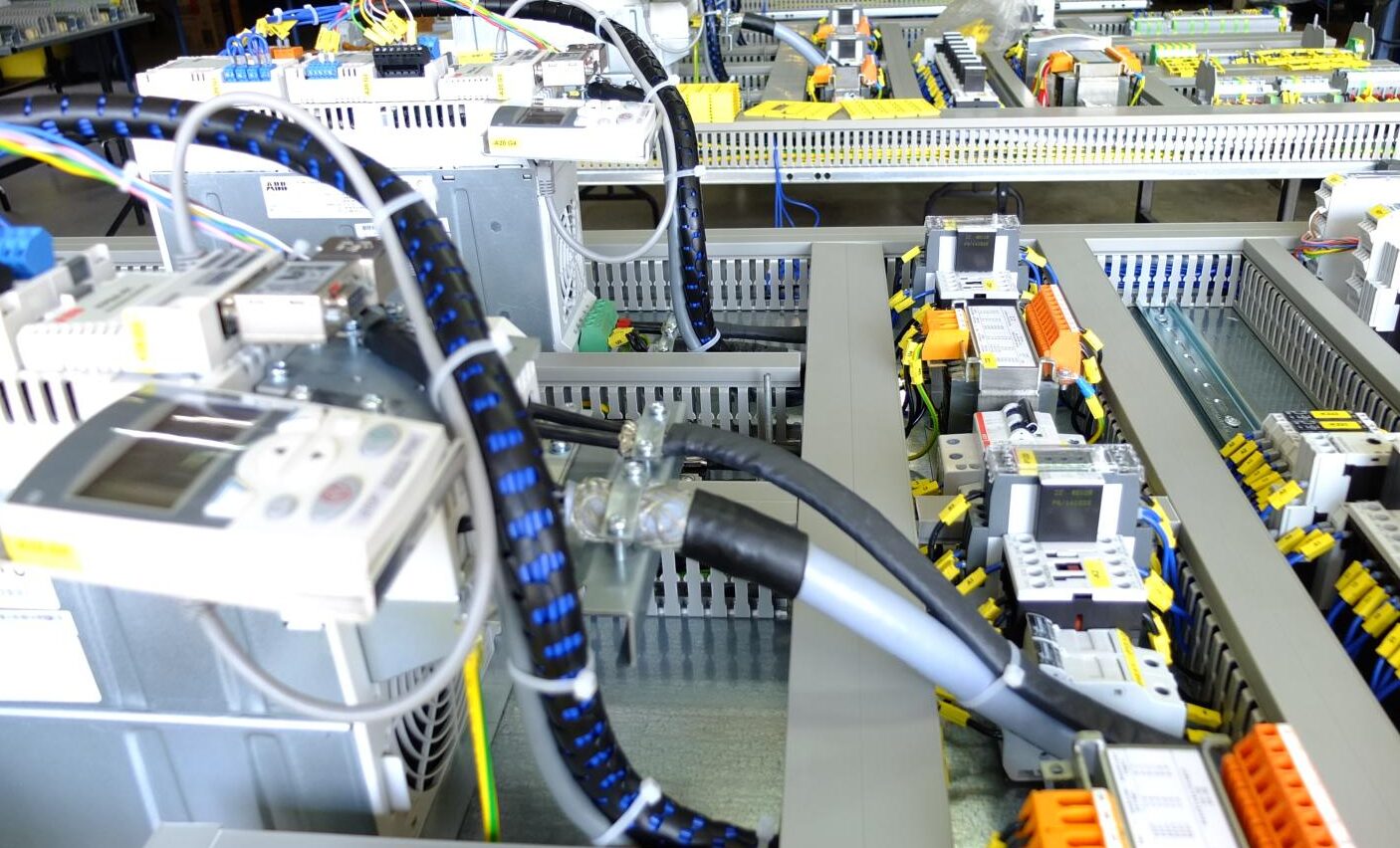

Die gesamte elektrische Installation einschließlich Kabelwegen und Leitungsführungen wurde erneuert. Wir übernahmen unter anderem die Programmierung der fehlersicheren Steuerung, die Einbindung der rund 100 Antriebe über die passenden Bussysteme und die Integration sämtlicher Anlagenbereiche in die zentrale von uns ebenfalls programmierte Visualisierung.
Dort erhält das Bedienpersonal einen vollständigen Überblick über Prozesse, Zustände und Störungen. Das Kamerasystem erkennt Lkw an den Annahme- und Verladestellen und reduziert dadurch manuelle Eingriffe sowie mögliche Zuordnungsfehler.
Die Ergebnisse
Aus erweitert wird deutlich verbessert.

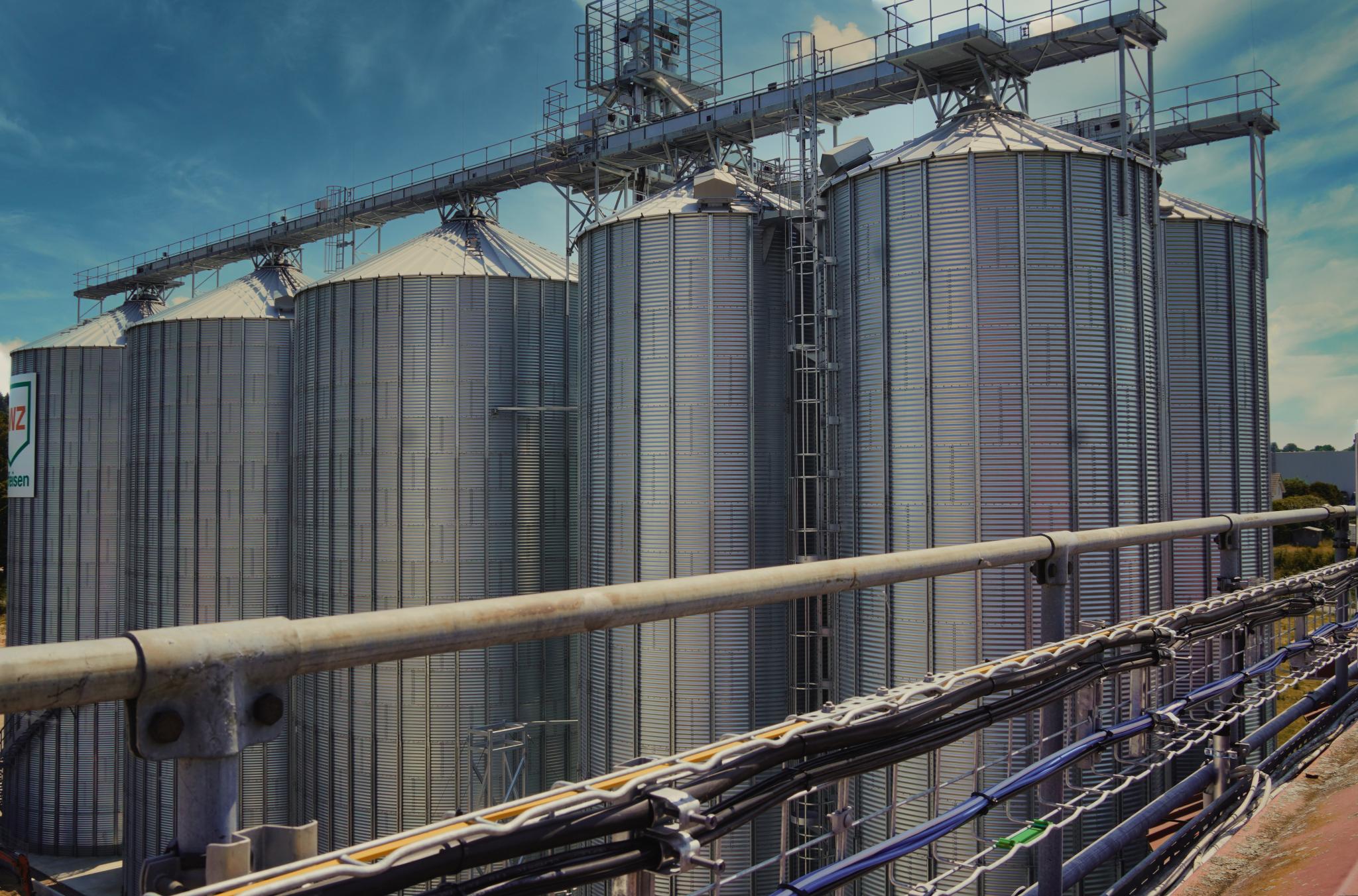

Die modernisierte Anlage verbindet nun 21 Silos und alle zugehörigen Prozessbereiche in einer durchgängigen Steuerung. Leistung und Zuverlässigkeit wurden deutlich gesteigert, während schnelle Statusanzeigen und Fehlerdiagnosen den täglichen Betrieb vereinfachen.
Neue wie alte Silos und Funktionen ließen sich ohne Insellösungen integrieren. Zugleich bleibt die Architektur für weitere Erweiterungen offen. Durchdachte Programmierung und stabile Steuerung, die intelligente Kommunikation der Aggregate sowie eine klare Visualisierung machen Abläufe sicherer und manuelle Eingriffe seltener notwendig.
Aktuelles
Neue Anlage, neue Idee, neuer Meilenstein: Hier zeigen wir, was RE4ONE derzeit bewegt.
Mit spannenden Einblicken in Projekte, Technik und Unternehmensalltag.
Sie möchten wissen, wie sich Ihre Anlage sinnvoll optimieren lässt, planen einen Neubau oder wollen mehr über Ihre Möglichkeiten erfahren? Wir beraten Sie persönlich und unverbindlich. Melden Sie sich einfach.
„Unsere Aufgabe war, gewachsene und neue Technik zu einem durchgängigen System zu verbinden. Heute lässt sich die gesamte Anlage übersichtlich bedienen und im täglichen Betrieb deutlich sicherer beherrschen.“
— Dennis P.
